Mecanismos de Empuje Natural
El Empuje por Gas en Solución es a veces llamado Empuje por Gas Interno, Empuje por Gas Disuelto, Empuje por Depletación, Empuje Volumétrico o Empuje por Expansión de Fluidos. Este es el principal mecanismo de empuje para aproximadamente un tercio de todos los yacimientos de petróleo del mundo. En un yacimiento de Empuje por Gas en Solución no existe capa de gas o Empuje por Agua. La saturación de agua promedio dentro del volumen poroso esta cerca al valor irreducible. La presión inicial del reservorio está sobre o igual a la presión del punto de burbuja. Si asumimos que la presión inicial esta sobre la presión del punto de burbuja, entonces la presión como consecuencia de la producción declinará rápidamente hasta el punto de burbuja. Durante este periodo, todo el gas en el yacimiento permanece en solución. Este proceso es a menudo definido como Empuje por Expansión de Fluidos.
Una vez que la presión ha declinado hasta la presión del punto de burbuja, la producción adicional causará que esta decline por debajo del punto de burbuja con la consiguiente evolución del gas libre en el yacimiento. Después que la saturación de gas excede la saturación crítica, este se hace móvil. A fin de que no se forme una capa de gas, la permeabilidad vertical debe ser pequeña. Sobre la base de esto el gas libre fluirá en el yacimiento y permitirá que se incremente el GOR (Relación Gas-Petróleo) observado en los pozos. El mecanismo principal se debe al empuje del gas y a la expansión del petróleo. El efecto de la expansión del agua y de la roca es pequeño si se compara a la energía de un gas libre altamente expansible. La eficiencia de recuperación sobre el punto de burbuja esta normalmente en el rango de 3% o menos. La recuperación de petróleo para este mecanismo usualmente esta en el rango de 5 a 30 % del petróleo original en-sitio. Los factores que tienden a favorecer una alta recuperación incluyen alta gravedad API del crudo (baja viscosidad), alto GOR (Relación Gas-Petróleo) de solución y homogeneidad de la formación.
Empuje Por Agua
En este tipo de yacimiento no existe capa de gas, por lo tanto la presión inicial es mayor que la presión del punto de burbuja. Cuando la presión se reduce debido a la producción de fluidos, se crea un diferencial de presión a través del contacto agua-petróleo. De acuerdo con las leyes básicas de flujo de fluidos en medio poroso, el acuífero reacciona haciendo que el agua contenida en él, invada al yacimiento de petróleo originando Intrusión o Influjo lo cual no solo ayuda a mantener la presión sino que permite un desplazamiento inmiscible del petróleo que se encuentra en la parte invadida. La Intrusión ocurre debido a:
(a) Apreciable expansión del agua del acuífero. A medida que se reduce la presión, el agua se expande y reemplaza parcialmente los fluidos extraídos del yacimiento.
(b) El agua que rodea al yacimiento de petróleo esta en contacto con agua proveniente de la superficie.
Dependiendo de la forma como ingresa el agua al yacimiento de petróleo, los yacimientos por empuje de agua se denominan:
(a)Yacimientos por empuje de fondo, en la cual la formación es usualmente de gran espesor con suficiente permeabilidad vertical, tal que el agua puede moverse verticalmente. En este tipo de yacimientos la conificación puede convertirse en un gran problema.
(b) Yacimientos por empuje lateral, en la cual el agua se mueve hacia el reservorio desde los lados.
Algunos indicadores para determinar la presencia de un empuje de agua son:(a) El hidrocarburo (petróleo o gas) esta rodeado por agua.
(b) Debe existir suficiente permeabilidad para permitir el movimiento del agua (por lo menos 50 md).
(c) A medida que el tiempo transcurre, la producción de agua incrementa.

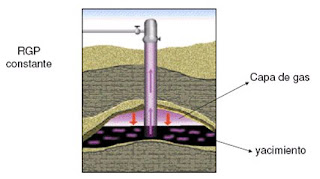

Para este tipo de yacimientos se considera que la presión inicial del reservorio es exactamente igual a la presión del punto de burbuja. Esto ocurre debido a que en el transcurso del tiempo geológico, debe existir el equilibrio entre el petróleo y el gas. Con la capa de gas, el petróleo esta manteniendo la máxima cantidad de gas en solución. A medida que la presión del yacimiento se reduce (por efecto de la producción), la capa de gas se expande causando un desplazamiento inmiscible del petróleo. La eficiencia de recuperación promedio para un yacimiento con capa de gas es del orden de 20 a 40 % del petróleo original en sitio. Las características de yacimiento que originan que la expansión de una capa de gas recupere más petróleo son:
(a) Baja viscosidad del petróleo.
(b) Alta gravedad API del petróleo
(c) Alta permeabilidad de la formación
(d) Alto relieve estructural.
Por Segregación Gravitacional
En un yacimiento de empuje por segregación, el gas libre a medida que sale del petróleo, se mueve hacia el tope del yacimiento mientras que el petróleo hacia abajo debido a la permeabilidad vertical. Para que esto ocurra debe existir suficiente permeabilidad vertical para permitir que las fuerzas gravitacionales sean mayores que las fuerzas viscosas dentro del yacimiento. Aunque algunos de estos yacimientos no tienen una capa de gas inicial, la recuperación será mayor si esta existe. Un mecanismo similar denominado drenaje gravitacional ocurre si es que el yacimiento tiene un gran buzamiento. En este caso el petróleo se mueve hacia abajo y el gas hacia arriba, pero el flujo es paralelo al ángulo de buzamiento, en vez de ser perpendicular a este. En la mayoría de los casos el drenaje gravitacional y empuje por segregación se consideran como el mismo mecanismo. Si no se considera el aspecto económico, este es el mecanismo de empuje primario más eficiente.
Las eficiencias de recuperación están en el rango de 40 a 80%. Las características de producción que indican la ocurrencia de un drenaje gravitacional o segregación son las siguientes:
(a) Variaciones del GOR (Relación Gas-Petróleo) con la estructura.
(b) Aparente mejora del comportamiento de la permeabilidad relativas gas/petróleo.
(c) Aparente tendencia al mantenimiento de presión.
Empuje Por Compactación
Como la presión del fluido en el yacimiento decae, la presión en los sólidos, o la presión neta se confina, se incrementa debido a que la presión del fluido en el poro lleva menos del peso del terreno. Algunos yacimientos responden al incremento en la presión neta confinada por el colapso de los espacios del poro. Esto puede ser un camino eficiente para extraer hidrocarburo. El empuje por rocas es común en yacimientos someros o en reservorios sin consolidación de yacimientos.
